什么是开关状态指示仪,开关状态指示仪的功能

什么是开关状态指示仪

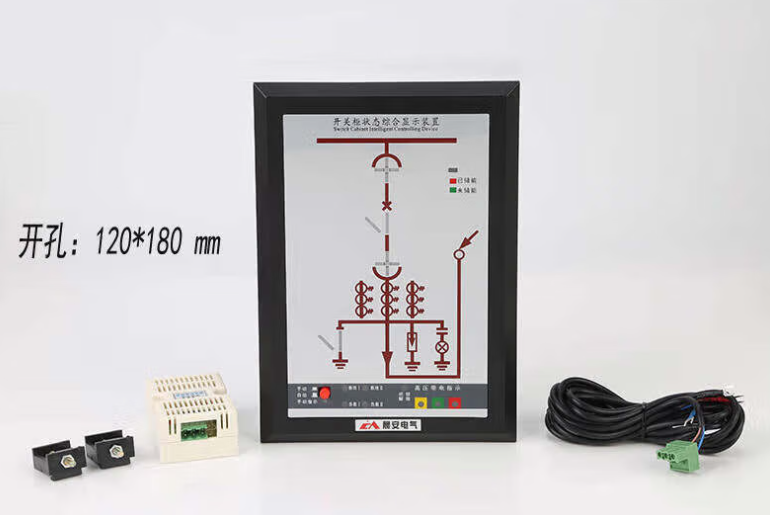

开关状态模拟指示仪具有一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态等高压带电指示、高压带电闭锁以及自动加热除湿控制、温度控制、加热器故障指示功能，状态指示仪具有体积小，绝缘塑料壳体，开关状态指示器安装位置灵活方便，深受广大客户喜爱。

开关状态指示仪的功能

开关状态指示仪是用于开关柜上的一种多功能、智能化模拟动态指示装置。具有一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储能状态、高压带电指示、加热器故障指示等指示功能，并且还具有高压带电闭锁以及自动加热控制、温度控制等控制功能。
用户可根据需要选择，订货时须提前提供一次方案图。

开关柜状态指示仪柜体为组装式结构

开关柜不靠墙安装。机柜分为四个独立的隔间:手车室、主母线室、电缆室和继电器仪表室。柜体外壳防护等级为IP42，每个柜体防护等级为IP2X。

1.开关柜状态指示仪主母线室贯穿连接相邻的两个机柜，由安装在机柜侧壁隔板上的母线套管支撑固定。所有母线都用热收缩绝缘套管密封。主母线和连接母线采用矩形铜排，分母线直接连接在静触头盒和主母线之间。万一发生内部故障电弧，机柜侧壁的隔板和母线套管可以有效防止事故蔓延到相邻机柜。这个开关柜有一个很大的电缆室空间。电缆室内布置有电流互感器、接地开关、避雷器等电气元件。

2.开关柜状态指示仪的“机械联锁”是保证设备和人身安全、防止误操作的重要措施。3 ~ 5kV交流金属封闭开关设备(GB 3906-91)对此有明确规定。本国家标准将“联锁”描述为“金属封闭开关设备应该有一个隔离开关(隔离插头)，以防止有载打开和关闭。防止开关柜状态指示仪断路器、负载开关和接触器被错误地打开或关闭(允许提示)。当接地开关处于闭合位置时，防止断路器和负载开关等开关闭合。防止接地开关通电时误合。防止误入带电隔间等功能。”，而上述五项防止电气误操作的措施被称为“五防”。“五防”装置一般可分为机械、电气和综合三类。
